塑料制品廠在注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案分析，注塑塑料件缺陷的特征注塑過(guò)程中重量尺寸的變化超過(guò)了塑料模具、注塑機(jī)、塑料組合的生產(chǎn)能力。

可能出現(xiàn)問(wèn)題的原因缺陷：

　　輸入射料缸內(nèi)的塑料不均。射料缸溫度或波動(dòng)的范圍太大。注塑機(jī)容量太小。注塑壓力不穩(wěn)定。.螺桿復(fù)位不穩(wěn)定。運(yùn)作時(shí)間的變化、溶液黏度不一致。注射速度（流量控制）不穩(wěn)定。使用了不適合模具的塑料品種。考慮模溫、注射壓力、速度、時(shí)間和保壓等對(duì)產(chǎn)品的影響。

解決方案：

　　(1).檢查有無(wú)充足的冷卻水流經(jīng)料斗喉以保持正確的溫度。

　　(2).檢查是否劣質(zhì)或松脫的熱電偶。

　　(3).檢查與溫度控制器一起使用的熱電偶是否屬于正確類(lèi)型。

　　(4).檢查注塑機(jī)的注塑量和塑化能力，然后與實(shí)際注塑量和每小時(shí)的注塑料用量進(jìn)行比較。

　　(5).檢查是否每次運(yùn)作都有穩(wěn)定的熔融熱料。

　　(6).檢查回流防止閥有否泄露，若有需要就進(jìn)行更換。

　　(7).檢查是否錯(cuò)誤的進(jìn)料設(shè)定。

　    (8).保證螺桿在每次運(yùn)作復(fù)回位置都是穩(wěn)定的，即不多于0.4mm的變化。

　　(9).檢查運(yùn)作時(shí)間的不一致性。

　　(10).使用背壓。

　　(11).檢查液壓系統(tǒng)運(yùn)作是否正常，油溫是否過(guò)高或過(guò)低（25—60oC）。

　　(12).選擇適合模具的塑料品種（主要從縮率及機(jī)械強(qiáng)度考慮）。

　　(13).重新調(diào)整整個(gè)生產(chǎn)工藝。

塑料注塑變形的原因分類(lèi)

操作：操作習(xí)慣不好。操作員不按照規(guī)定放置項(xiàng)出的制品，注塑成型產(chǎn)品在還未完全冷卻時(shí)可能產(chǎn)生了翹曲。產(chǎn)品設(shè)計(jì)：塑料注塑產(chǎn)品結(jié)構(gòu)設(shè)計(jì)不合理，壁厚差異大。產(chǎn)品形狀結(jié)構(gòu)異常復(fù)雜。 材料：①塑料含水量過(guò)多(除濕干燥不完全) &nbs

塑料結(jié)構(gòu)對(duì)塑料制品收縮率的影響

(1) 厚壁塑件比薄壁塑件收縮率大(但大多數(shù)塑料1mm薄壁制件反而比2mm收縮率大，這是由于熔體在模腔內(nèi)阻力增大的緣故);(2) 塑件上帶嵌件比不帶嵌件的收縮率小;(3) 塑件形狀復(fù)雜的比形狀簡(jiǎn)單的收縮率要小;(4) 塑件高度方向一般比水平方向的收縮率小;(5) 細(xì)長(zhǎng)塑件在長(zhǎng)度方向上的收縮率小;(6) 塑件長(zhǎng)度方向的尺寸比厚度方向尺寸的

不均勻壁厚導(dǎo)致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設(shè)計(jì)的一個(gè)非常基本的原則。據(jù)我觀察，大多數(shù)的工程師都知道這個(gè)原則，但是很多都認(rèn)為這個(gè)不重要、選擇任性設(shè)計(jì)而不遵守。 當(dāng)注塑產(chǎn)品第一次試摸發(fā)現(xiàn)各種質(zhì)量問(wèn)題，例如縮水、變形翹曲、內(nèi)應(yīng)力和困氣等時(shí)，首先想到的是通過(guò)調(diào)整注塑工藝參數(shù)來(lái)解決，當(dāng)多次調(diào)整問(wèn)題

PA6和PA66的區(qū)別是什么？

PA6和PA66的區(qū)別PA6的化學(xué)物理特性和PA66很相似，然而，它的熔點(diǎn)較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強(qiáng)。因?yàn)樗芗脑S多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6設(shè)計(jì)產(chǎn)品時(shí)要充分考慮到這一點(diǎn)。為了提高PA6的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常

影響注塑產(chǎn)品磁鐵斷裂的因素原因

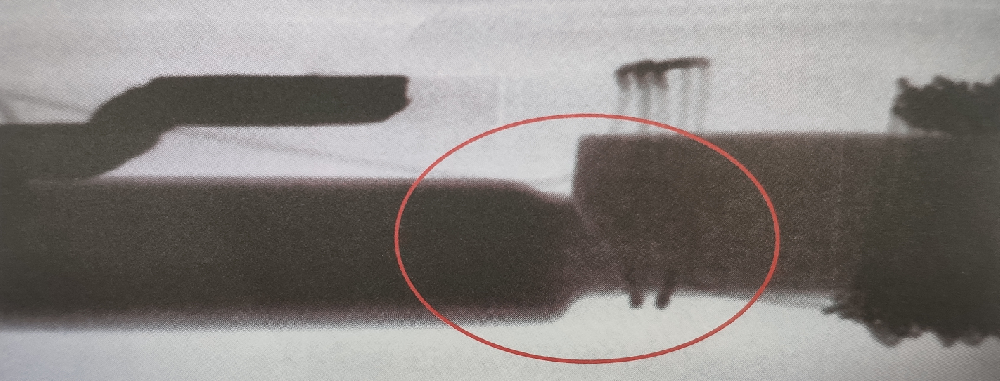

如上圖所示：為磁鐵斷裂的圖片；我們?cè)谒芰现破芳庸ぷ⑺艹尚蜁r(shí)；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時(shí)，注射壓力對(duì)于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動(dòng)性，都是最終降低
